如果你想讓馬達啟動，就不是合上剎車那么簡單。實現遠程控制和多點控制還有很多工作要做。以下小系列列舉了一些基本的電機控制電路，這些是我們?cè)谠O(shè)計PLC電路時，除了生產中的機械控制之外，必不可少的知識。

電機遠程控制以兩地控制電機的實現為例。要實現電機的多路控制，一般分為遠程控制和本地控制。就是把啟動按鈕放在不同的按鈕盒里，然后把按鈕盒安裝在需要控制的地方，這樣就可以在不同的地方控制電機了。

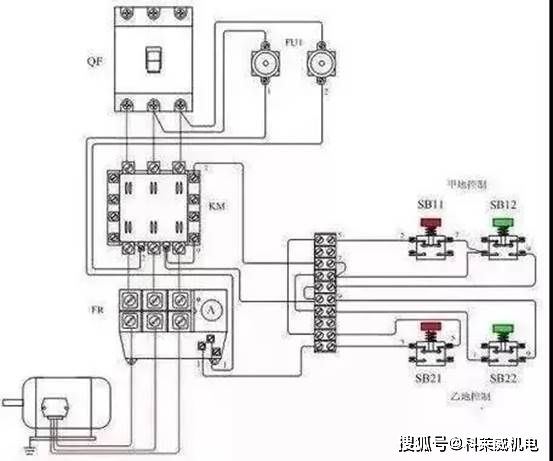

有了以上點動和聯動的知識，大家一定知道這個圖中接觸器KM的作用。當圖中SB11和SB21為停止按鈕時，SB12和SB22為啟動按鈕。將啟動按鈕和停止按鈕中的任何一個安裝在同一個按鈕盒中，另外兩個也安裝在另一個按鈕盒中。兩個按鈕盒可以分別放在控制室和電機旁邊。

電動機的順序啟動

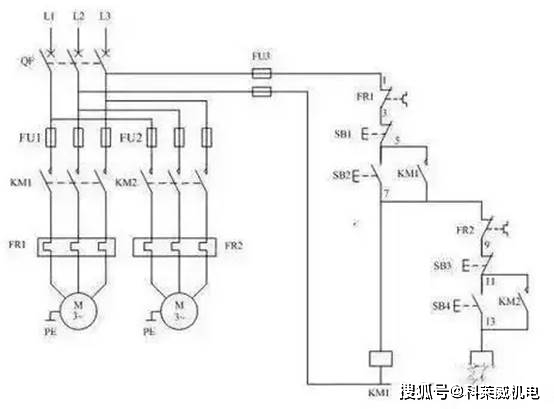

以兩臺電動機M1和M2的順序起動為例。M1啟動后要求啟動M2，M1可以獨立啟動。

按鈕SB1和SB3分別是控制電機M1和M2的停止按鈕。按鈕SB2和SB4分別是控制電機M1和M2的啟動按鈕。

為了便于理解，邊肖在電路圖中突出了M2的控制回路，即下面提到M2的控制回路時，指的是上圖中從最優側突出的那個。

同樣，接觸器的功能也就不詳細描述了。如圖所示，當M1沒有運行，即常開觸點KM1沒有閉合時，此時M2的控制回路斷開，因此M2在按下啟動按鈕SB4時沒有響應。只有M1正常運行，KM1閉合，M2的控制電路通電，M2才能正常啟動。

若需要多個電機同時啟動時，分為以下兩種情況：

當M1啟動后需要啟動其他電機時，需要將該電機的控制電路與M2的控制電路并聯。

當M2啟動后需要啟動其他電機時，需要將該電機的控制電路與M2的控制電路串聯。
