雙電容單相電機如何控制正反轉？常見的控制方式有兩種：一種是使用反向開關，另一種是使用兩個接觸器。我們主要看如何用接觸器控制。首先看電機的接線圖。

連接

正轉：U2Z2連在一起，U1V1連在一起，兩點接在火線的中性線上。

換向時：Z2U1接在一起，U2  1接在一起，兩點接在火線中性線上。

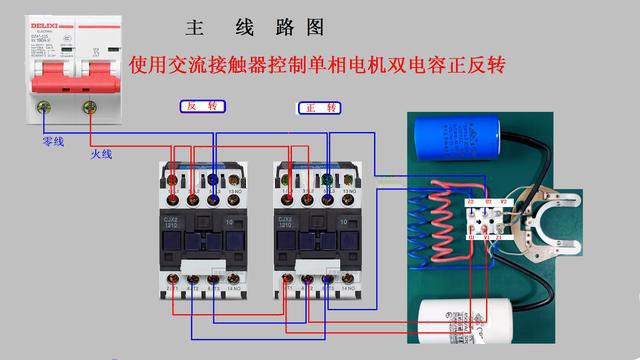

這是主電路的物理布線。下面簡單分析一下。正極接觸器接通時：接觸器的進線端子1、3和出線端子2、4的四個觸點連在一起，連接火線，相當于U1  1的火線。進線端子5和出線端子6短接到零線，相當于日志U2Z2中連在一起的零線。

當接觸器反向閉合時：接觸器的進線端子1、3和出線端子2、4的四個觸點短路連接火線，相當于Z2U1火線，進線端子5、出線端子6短路接零線，相當于U2V1火線。

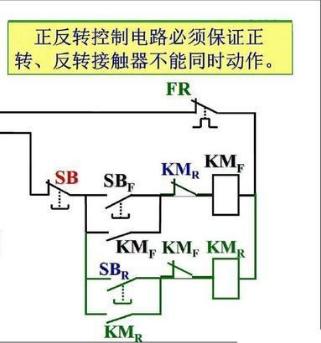

聯鎖接觸器

這是控制線的電路圖。兩個接觸器互鎖，不會同時動作。

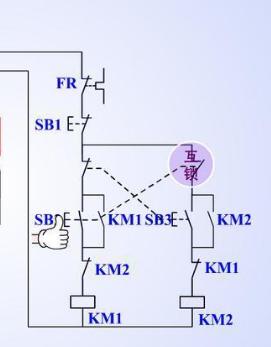

雙重聯鎖

為了更安全，可以連接成雙聯鎖。兩個接觸器KM和KM2電氣聯鎖，兩個按鈕開關SB2和SB3機械聯鎖。
